FD 42 Traversen
Produktübersicht

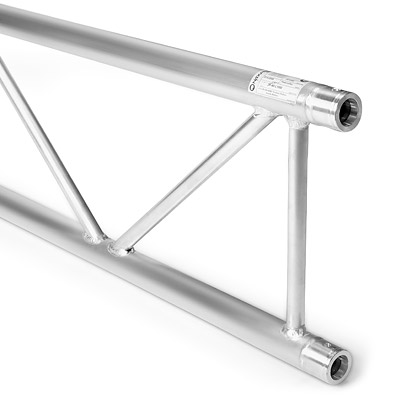

FD 42 ist Traversensystem in 2-Punkt Ausführung, welches besonders gut geeignet für den Messebau und Ladenbau, sowie Veranstaltungstechnik und als Tragsystem für Beleuchtungstechnik ist. Durch kompakte Bauform kombiniert mit hoher Belastbarkeit ist dieses System für den einfachen Messestand bis hin zum komplexen Rigging-Konstrukt bestens geeignet.
Das System wird mittels konischer Verbindung kraftschlüssig verbunden. Die Verbinder sind im Lieferumfang enthalten. Um die Traversen zu verbinden, benötigt man als Werkzeug lediglich einen leichten Aluminium-Hammer. Sonderkonstruktionen und Pulverbeschichtungen sind in kurzer Zeit realisierbar.
Geprüfte Sicherheit
Abmessungen
Spezifikationen
| Breite: | 400 mm |
| Tragrohr: | 50 x 2 mm |
| Diagonalen: | 25 x 3 mm |
| Legierung: | EN-AW 6082 T6 |
Belastungstabelle FD 42
| Spannweite | Gleichmäßig verteilte Last |
Durchbiegung | Mittige Einzellast | Durchbiegung |
| m | kg/m | mm | kg | mm |
| 1,0 | 1910,5 | 0,2 | 1433,0* | 0,2 |
| 2,0 | 953,9 | 1,5 | 1170,0* | 1,5 |
| 3,0 | 635,0 | 5,1 | 993,0* | 4,2 |
| 4,0 | 421,9 | 10,6 | 843,8 | 8,5 |
| 5,0 | 269,0 | 16,6 | 672,6 | 13,4 |
| 6,0 | 186,0 | 24,0 | 558,0 | 19,3 |
| 7,0 | 135,9 | 32,7 | 475,7 | 26,3 |
| 8,0 | 103,4 | 42,7 | 413,7 | 34,4 |
| 9,0 | 81,1 | 54,1 | 365,1 | 43,6 |
| 10,0 | 65,2 | 66,8 | 326,0 | 54,0 |
| 11,0 | 53,4 | 80,9 | 293,7 | 65,6 |
| 12,0 | 44,4 | 96,4 | 266,6 | 78,3 |
Belastungsangaben sind nur bei vertikaler Anwendung gültig!
* begrenzt durch Interaktion bei Versatz / Maßgebend ist der Versatz am VerbinderHohe Gleichlasten sind idealisiert zu verstehen. Die Lasteinleitung hat im Knoten zu erfolgen.Das obere Hauptrohr muss min. alle 112,10 cm seitlich gehalten werden! Die Belastungswertesind unter Verwendung von 10.9 Bolzen berechnet.

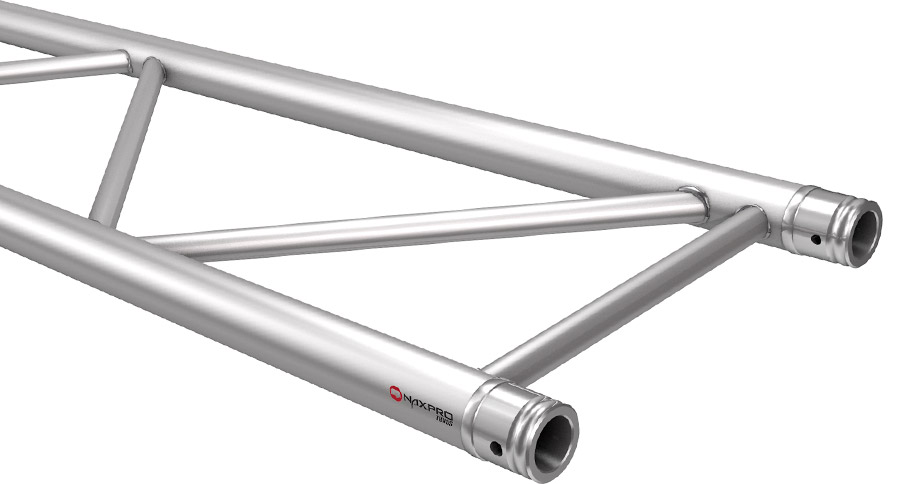

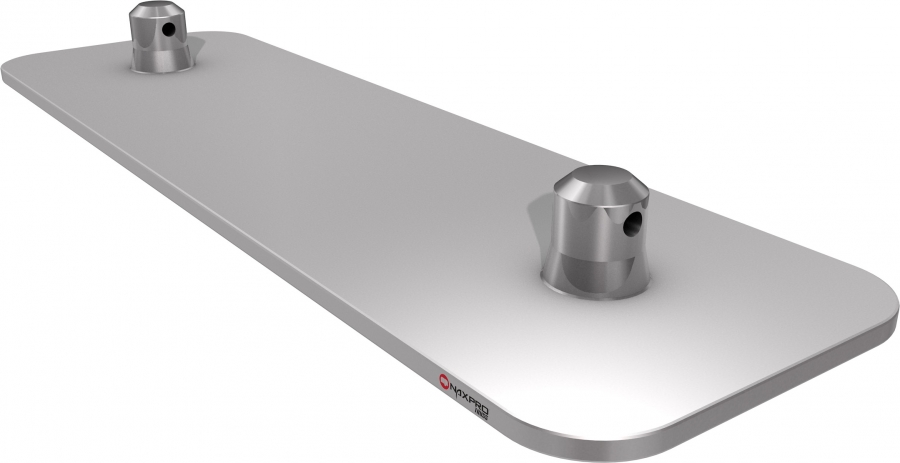

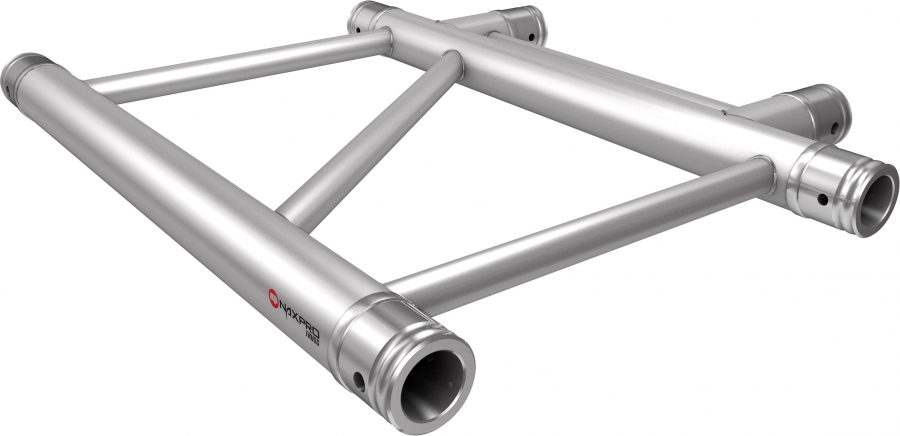

Strecken, Winkel und Bauteile FD 42
|
| Länge | Gewicht | Art.-Nr. | Länge | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 25 | 1,20 | 300420250 | 200 | 5,00 | 300422000 |
| 50 | 1,80 | 300420500 | 250 | 6,10 | 300422500 |
| 75 | 2,40 | 300420750 | 300 | 7,10 | 300423000 |
| 100 | 3,00 | 300421000 | 350 | 8,00 | 300423500 |
| 125 | 3,55 | 300421250 | 400 | 9,10 | 300424000 |
| 150 | 4,10 | 300421500 | 450 | 10,00 | 300424500 |
| 175 | 4,60 | 300421750 | 500 | 11,00 | 300425000 |
 |

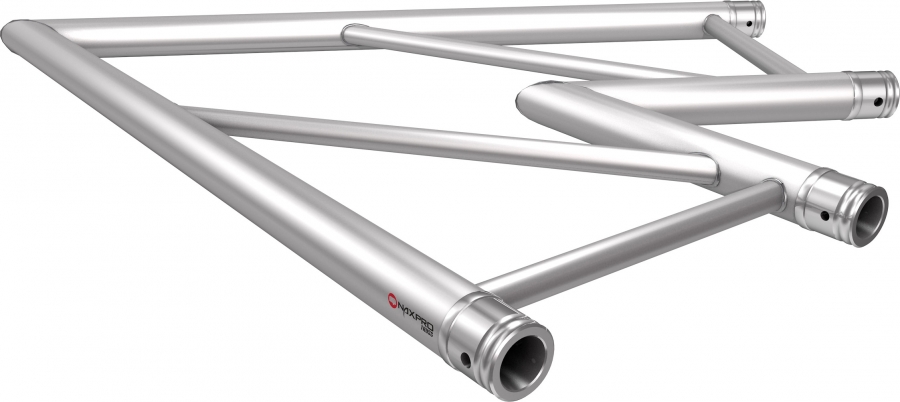

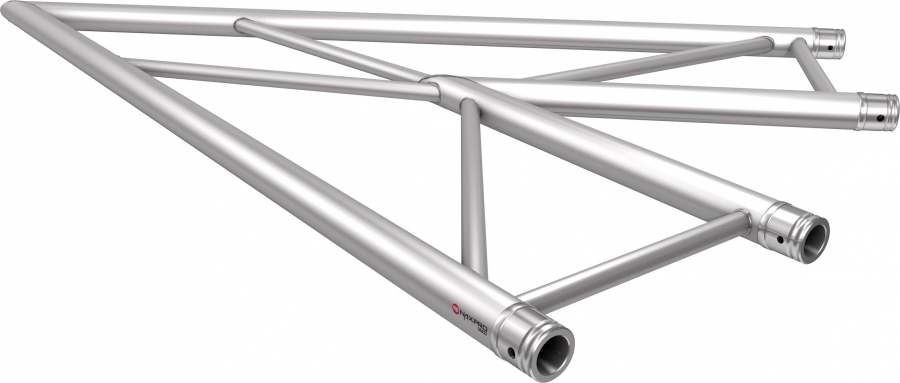

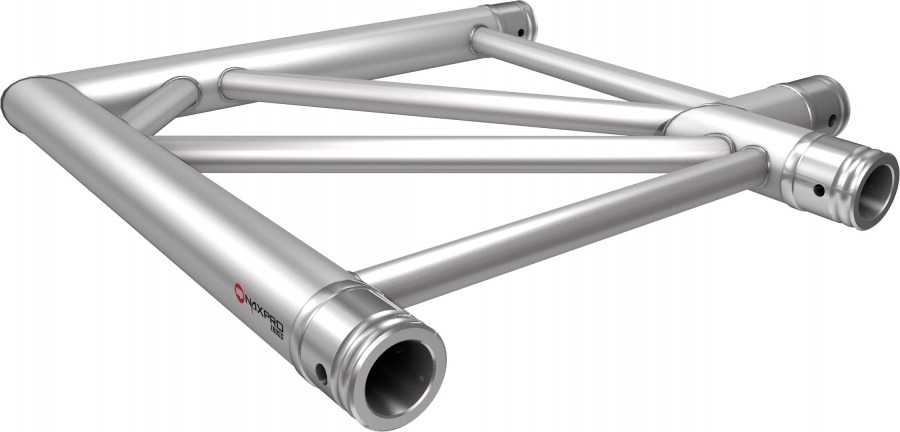

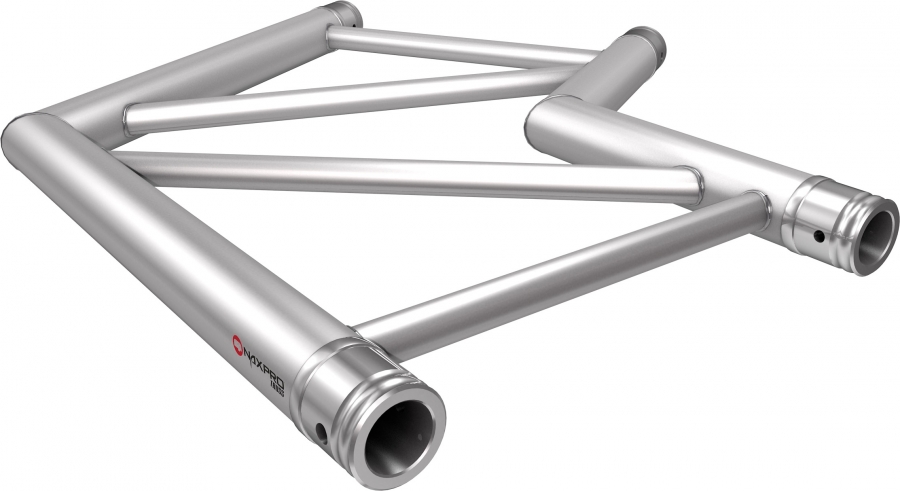

2 Weg Winkel 45° horizontal
Schenkellänge: 1500 mm
Gewicht: 7,0 kg
 |

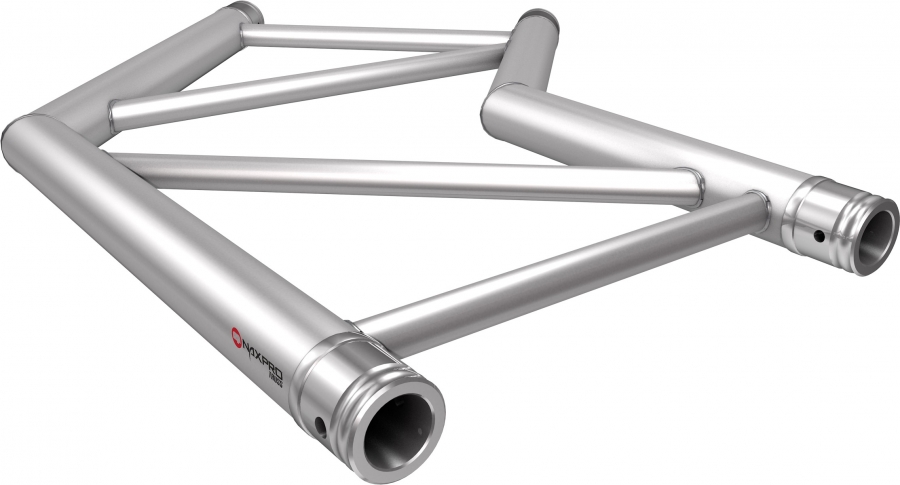

2 Weg Winkel 60° horizontal
Schenkellänge: 1000 mm
Gewicht: 6,0 kg
 |
2 Weg Winkel 90° horizontal
Schenkellänge: 500 mm
Gewicht: 4,0 kg
 |
2 Weg Winkel 120° horizontal
Schenkellänge: 500 mm
Gewicht: 4,0 kg
 |
2 Weg Winkel 135° horizontal
Schenkellänge: 500 mm
Gewicht: 4,0 kg
 |
2 Weg Winkel 45° vertikal
Schenkellänge: 1250 mm
Gewicht: 7,0 kg
 |
2 Weg Winkel 60° vertikal
Schenkellänge: 1000 mm
Gewicht: 6,0 kg
 |

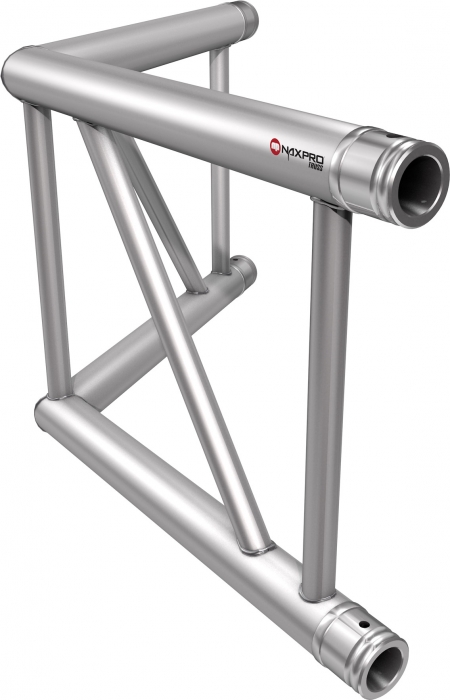

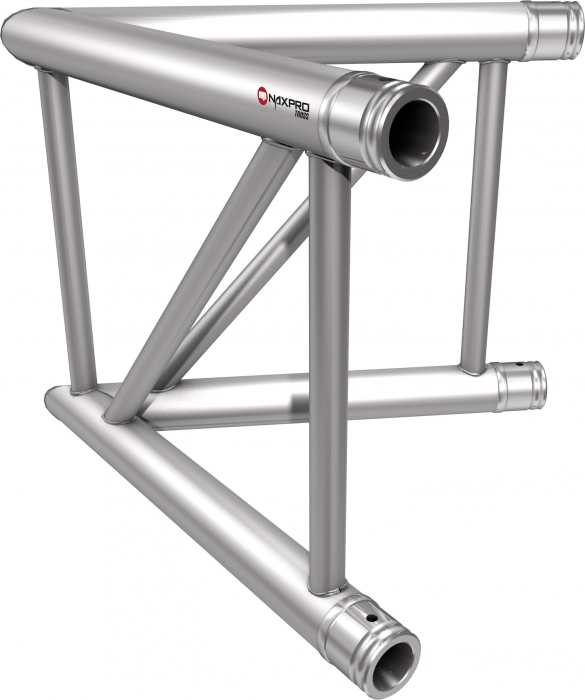

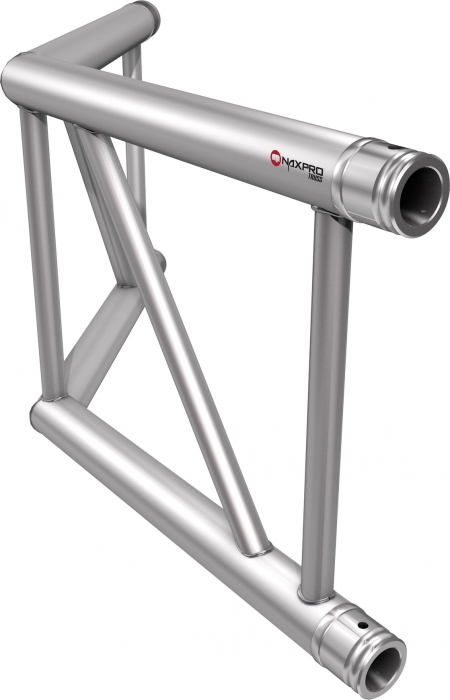

2 Weg Winkel 90° vertikal
Schenkellänge: 500 mm
Gewicht: 4,0 kg
 |
2 Weg Winkel 120° vertikal
Schenkellänge: 500 mm
Gewicht: 4,0 kg
 |
2 Weg Winkel 135° vertikal
Schenkellänge: 500 mm
Gewicht: 4,0 kg
 |

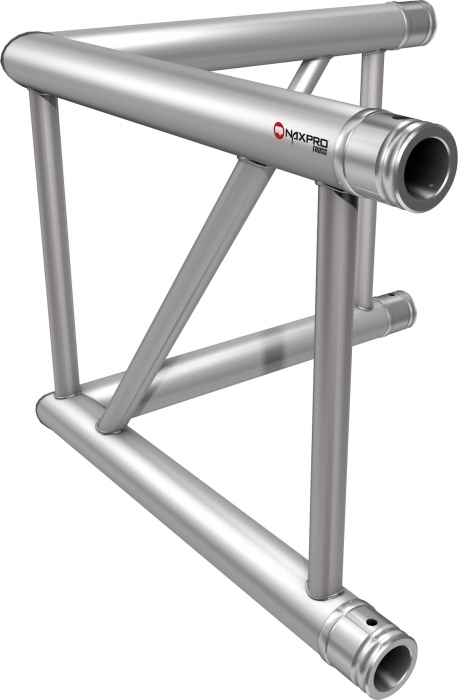

3 Weg Winkel 90° horizontal
Schenkellänge: 500 mm
Gewicht: 5,5 kg
 |

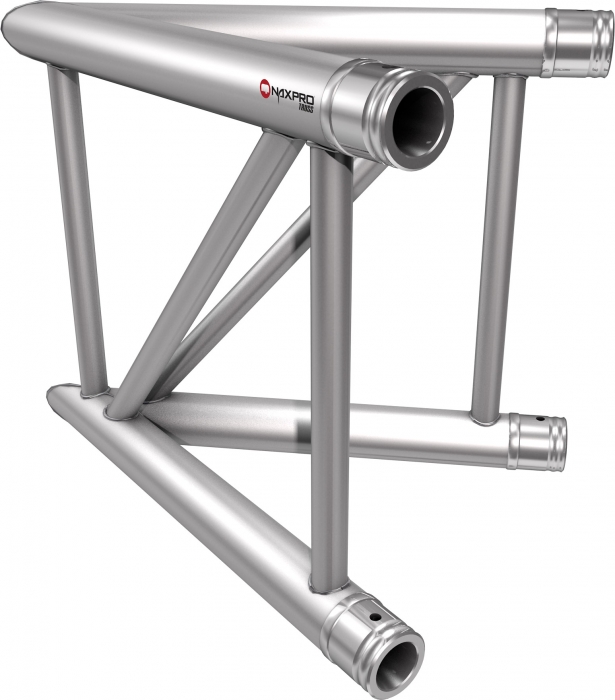

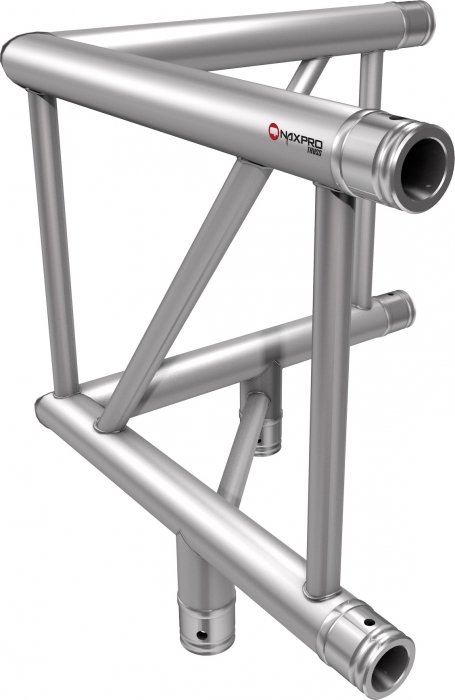

3 Weg Winkel 90° vertikal
Schenkellänge: 500 mm
Gewicht: 5,8 kg
 |

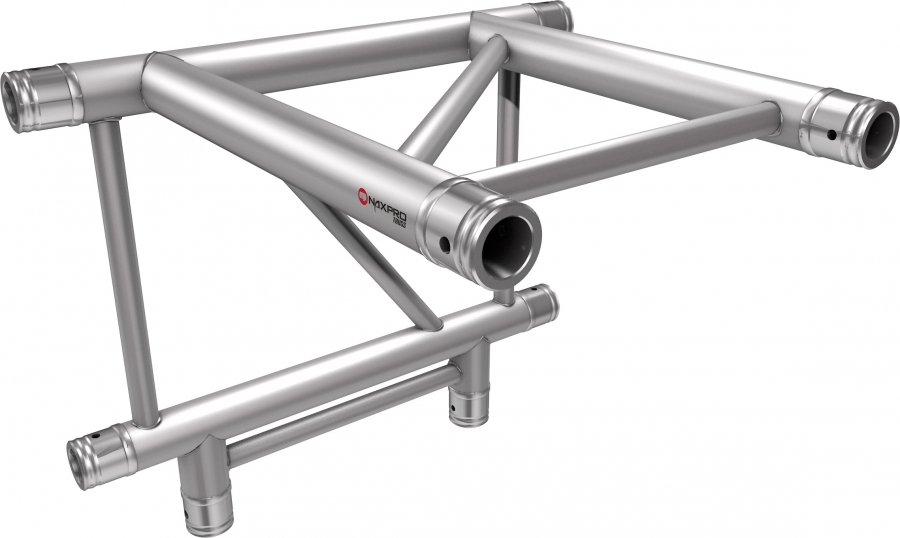

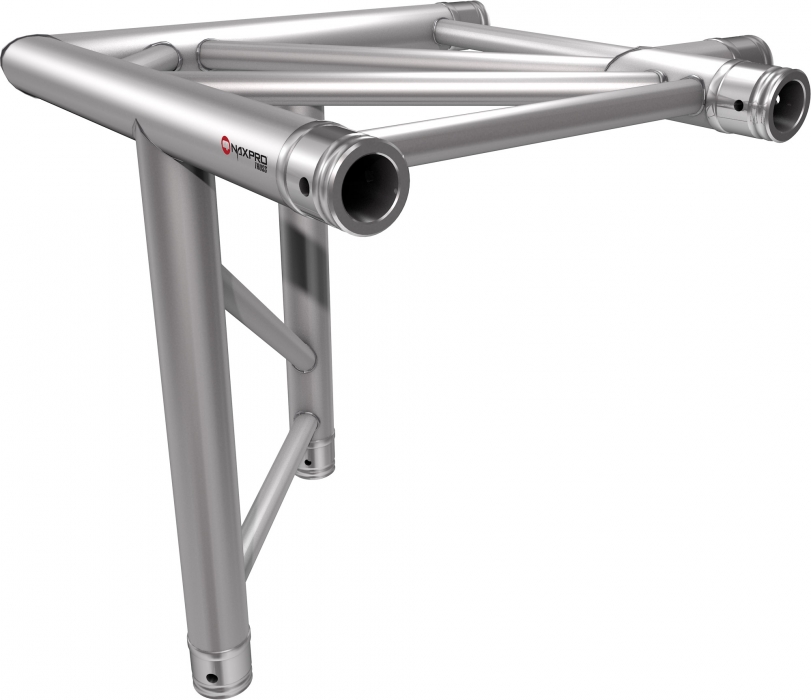

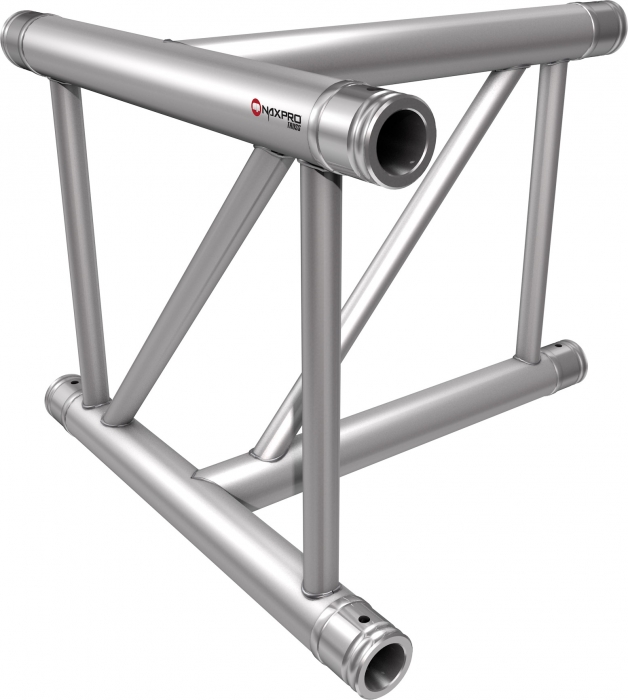

3 Weg T-Stück 90° horizontal
Schenkellänge: 600/500 mm
Gewicht: 6,0 kg
 |
3 Weg T-Stück 90° vertikal
Schenkellänge: 600/500 mm
Gewicht: 6,0 kg
 |

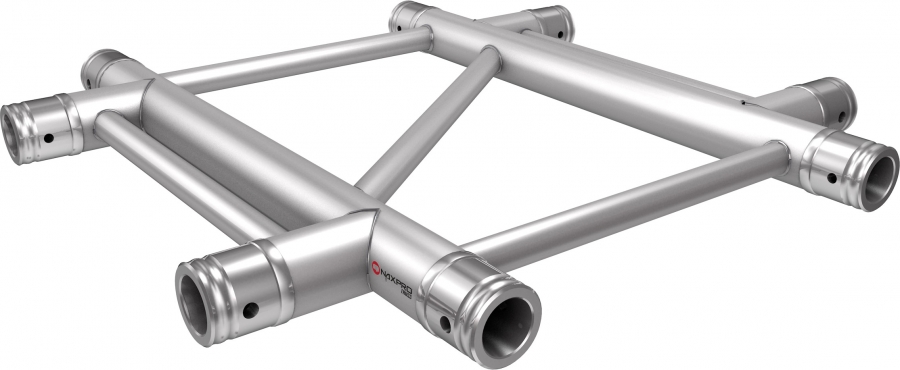

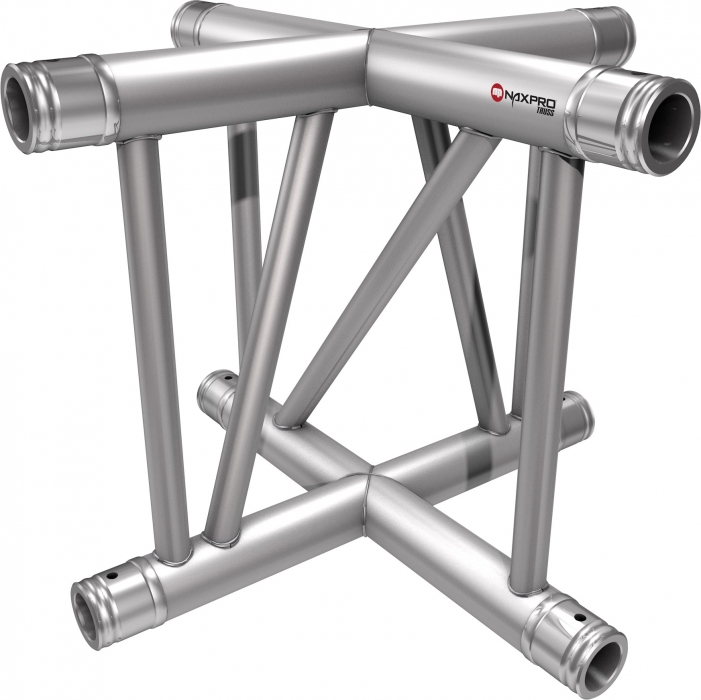

4 Weg Kreuz 90° horizontal
Schenkellänge: 600 mm
Gewicht: 7,5 kg
 |
4 Weg Kreuz 90° vertikal
Schenkellänge: 600 mm
Gewicht: 6,0 kg
 |
4 Weg T-Stück 90° horizontal
Schenkellänge: 600/500/500 mm
Gewicht: 7,5 kg
 |

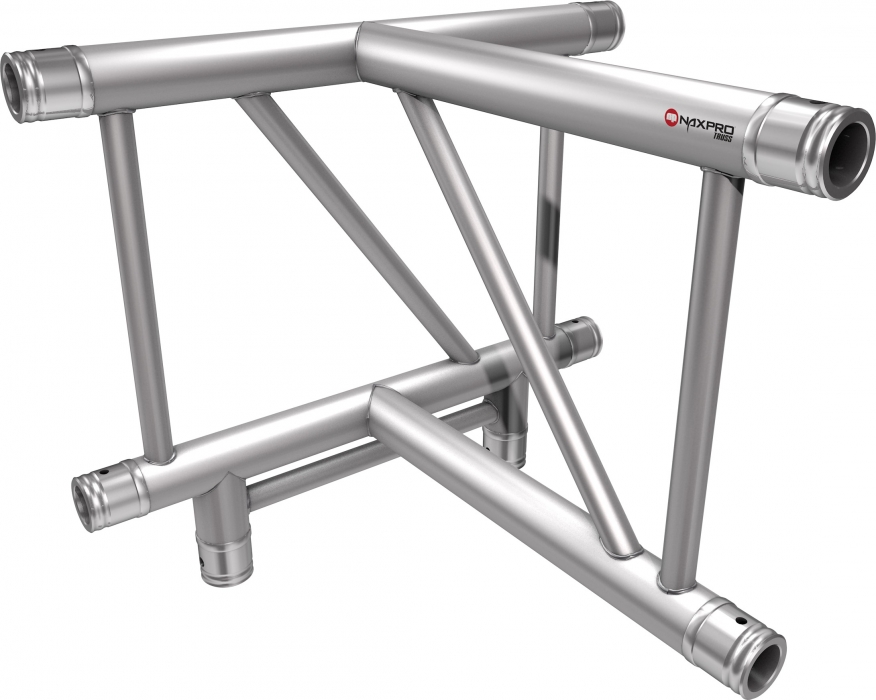

4 Weg T-Stück 90° vertikal
Schenkellänge: 600/500/500 mm
Gewicht: 6,0 kg
 |

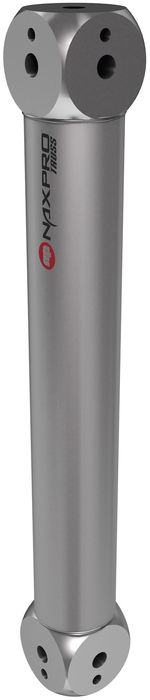

Boxcorner für FD 42 auf FD 44 inkl. 6 Halbverbinder M12
 |

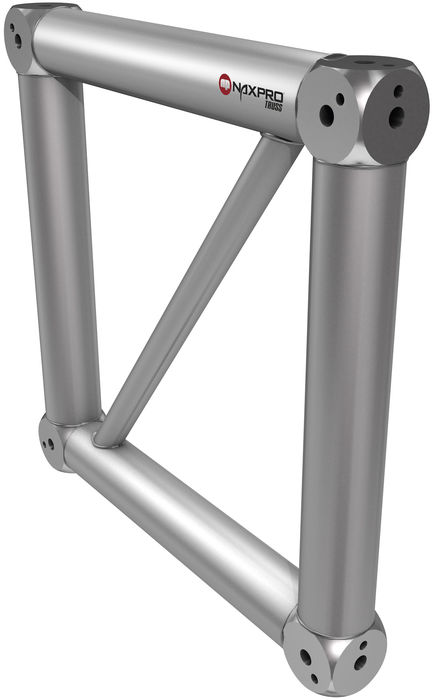

Boxcorner für FD 42 inkl. 4 Halbverbinder M12
 |
Schenkellänge: 420 mm
Gewicht: 2,0 kg

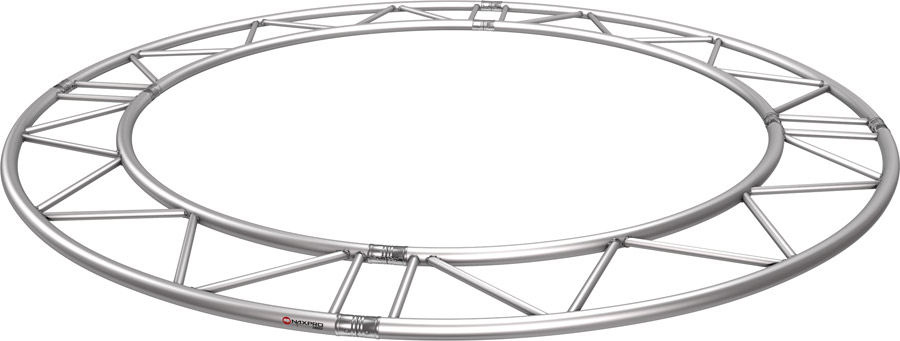

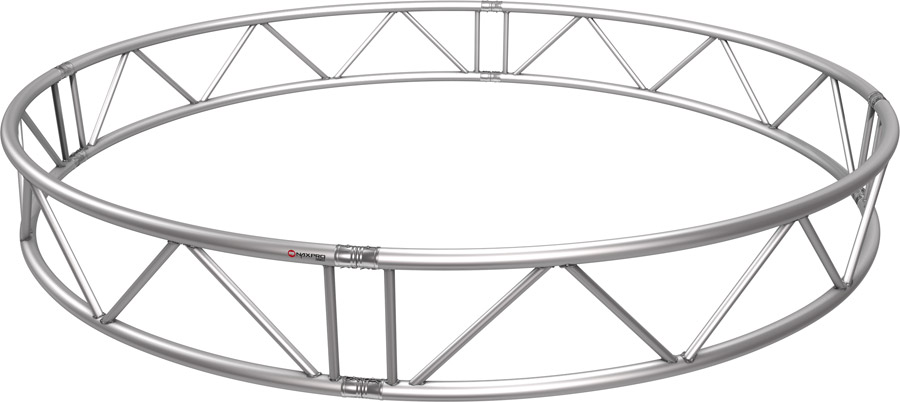

Traversenkreise FD 42
|
| Bezeichnung | Länge | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 42 Horizontal pro laufendem Umfangmeter | 3,00 | 301424001 | |
| FD 42 Horizontal (4 x 90°) | 200 | 18,84 | 301424020 |
| FD 42 Horizontal (4 x 90°) | 300 | 28,26 | 301424030 |
| FD 42 Horizontal (4 x 90°) | 400 | 37,68 | 301424040 |
| FD 42 Horizontal (8 x 45°) | 500 | 47,10 | 301424050 |
| FD 42 Horizontal (8 x 45°) | 600 | 56,52 | 301424060 |
| FD 42 Horizontal (8 x 45°) | 700 | 66,00 | 301424070 |
| FD 42 Horizontal (8 x 45°) | 800 | 75,36 | 301424080 |
| FD 42 Horizontal (12 x 30°) | 900 | 84,78 | 301424090 |
| FD 42 Horizontal (12 x 30°) | 1000 | 94,20 | 301424100 |
|
| Bezeichnung | Länge | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 42 Vertikal pro laufendem Umfangmeter | 3,00 | 301425001 | |
| FD 42 Vertikal (4 x 90°) | 200 | 18,84 | 301425020 |
| FD 42 Vertikal (4 x 90°) | 300 | 28,26 | 301425030 |
| FD 42 Vertikal (4 x 90°) | 400 | 37,68 | 301425040 |
| FD 42 Vertikal (8 x 45°) | 500 | 47,10 | 301425050 |
| FD 42 Vertikal (8 x 45°) | 600 | 56,52 | 301425060 |
| FD 42 Vertikal (8 x 45°) | 700 | 66,00 | 301425070 |
| FD 42 Vertikal (8 x 45°) | 800 | 75,36 | 301425080 |
| FD 42 Vertikal (12 x 30°) | 900 | 84,78 | 301425090 |
| FD 42 Vertikal (12 x 30°) | 1000 | 94,20 | 301425100 |
