GD 44 Traversen
Produktübersicht

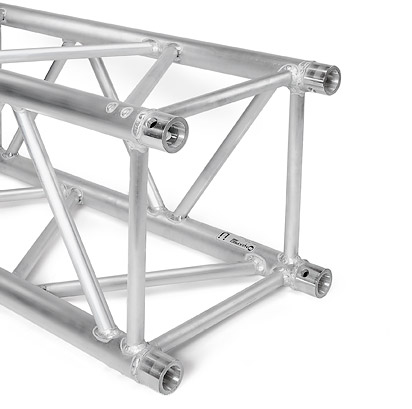

Naxpro Truss GD 44 ist ein leistungsstarkes Traversensystem in 4-Punkt-Ausführung, welches speziell für die Aufnahme von hohen Lasten entwickelt wurde. Durch gezielte Optimierungen gegenüber den Standard 40er-Traversen erreicht GD 44 eine deutlich höhere Traglast bei gleichen Abmessungen.
Neben einer Verstärkung der Bracings und der Konusaufnahmen verleihen zusätzliche Schweißpunkte dem System eine hohe Stabilität für extreme Anforderungen. Naxpro-Truss GD 44 ist somit ideal geeignet für große Messestände, Werbeschilder, Open-Air-Bühnendächer, Funk-, Antennen- und Flutlichtmasten. Das System wird mittels konischer Verbindung kraftschlüssig verbunden. Die Verbinder sind im Lieferumfang enthalten. Um die Traversen zu verbinden, benötigt man als Werkzeug lediglich einen leichten Aluminium-Hammer. Naxpro-Truss GD 44 ist in allen RAL-Farben und Sonderkonstruktionen lieferbar.
Geprüfte Sicherheit
Abmessungen
Spezifikationen
| Breite: | 400 mm |
| Höhe: | 400 mm |
| Tragrohr: | 50 x 3 mm |
| Diagonalen: | 25 x 3 mm |
| Legierung: | EN-AW 6632 T6 |
Belastungstabelle GD 44
| Spannweite | Gleichmäßig verteilte Last |
Durchbiegung | Mittige Einzellast | Durchbiegung |
| m | kg/m | mm | kg | mm |
| 1,0 | 4351,9 | 0,1 | 4351,9 | 0,2 |
| 2,0 | 2171,4 | 1,2 | 3474,0* | 1,5 |
| 3,0 | 1444,5 | 3,9 | 2816,0* | 4,1 |
| 4,0 | 1081,1 | 9,3 | 2328,0* | 8,0 |
| 5,0 | 789,2 | 16,7 | 1973,0 | 13,4 |
| 6,0 | 545,3 | 24,0 | 1635,8 | 19,3 |
| 7,0 | 398,2 | 32,7 | 1393,6 | 26,3 |
| 8,0 | 302,7 | 42,7 | 1210,8 | 34,4 |
| 9,0 | 237,2 | 54,1 | 1067,6 | 43,7 |
| 10,0 | 190,4 | 66,9 | 952,1 | 54,2 |
| 11,0 | 155,8 | 81,0 | 856,8 | 65,8 |
| 12,0 | 129,4 | 96,5 | 776,6 | 78,6 |
| 13,0 | 108,9 | 113,4 | 708,0 | 92,6 |
| 14,0 | 92,7 | 131,7 | 648,6 | 108,0 |
| 15,0 | 79,5 | 151,4 | 596,5 | 124,5 |
| 16,0 | 68,8 | 172,5 | 550,3 | 142,5 |
| 17,0 | 59,9 | 195,1 | 509,1 | 161,7 |
| 18,0 | 52,4 | 219,1 | 471,9 | 182,4 |
| 19,0 | 46,1 | 244,6 | 438,1 | 204,5 |
| 20,0 | 40,7 | 271,5 | 407,2 | 228,1 |
* begrenzt durch Interaktion bei Versatz / Maßgebend ist der Versatz am Verbinder. Hohe Gleichlasten
sind idealisiert zu verstehen. Die Lasteinleitung hat im Knoten zu erfolgen.
Die Belastungswerte sind unter Verwendung von 10.9 Bolzen berechnet.
Strecken, Winkel und Bauteile GD 44
|

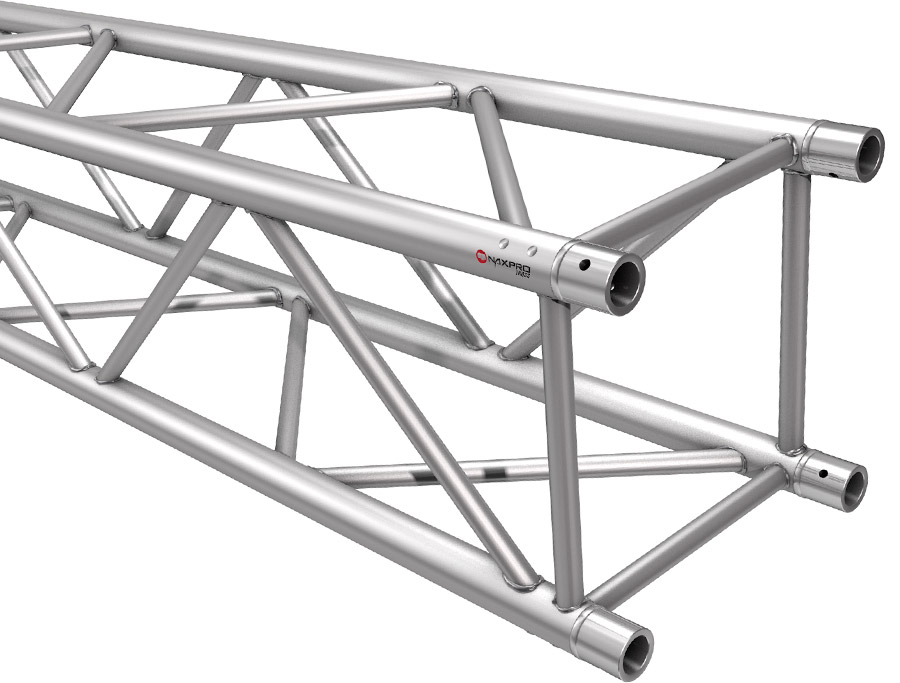

| Länge | Gewicht | Art.-Nr. | Länge | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 50 | 5,00 | 304480500 | 250 | 25,00 | 304482500 |
| 100 | 10,00 | 304481000 | 300 | 30,00 | 304483000 |
| 150 | 15,00 | 304481500 | 350 | 35,00 | 304483500 |
| 200 | 20,00 | 304482000 | 400 | 40,00 | 304484000 |
 |
Inkl. 8 Verbinder

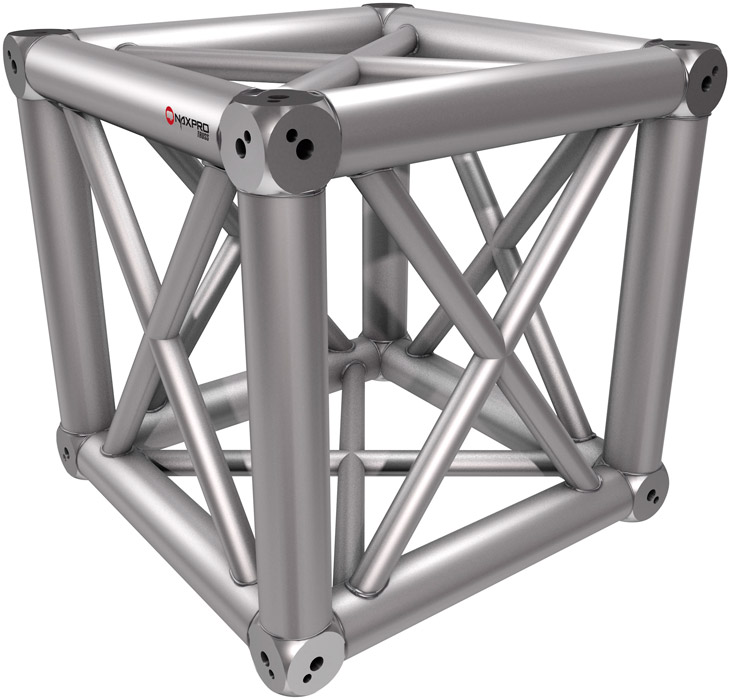

Schenkellänge: 400 mm
Gewicht: 12 kg
Traversenkreise GD 44
